Punta ve portal yükleyicili çok taretli bir torna tezgahında millerin işlenmesi

Precitor, CMZ'nin yüksek hassasiyetli silindirik parçaların işlenmesine yönelik yeni tesisidir ve sıkı bir şekilde sıcaklık kontrollü (+-1°) 2.000 m2'den fazla kullanılabilir alana sahiptir. Tahrikli takım tutucularımızın mil milleri, puntalı çok taretli bir torna tezgahı kullanılarak üretildiği yerdir. Gantry Robot Yükleyicisi sayesinde süreci otomatikleştirmeyi ve çevrim süresinden büyük oranda tasarruf etmeyi başardık.

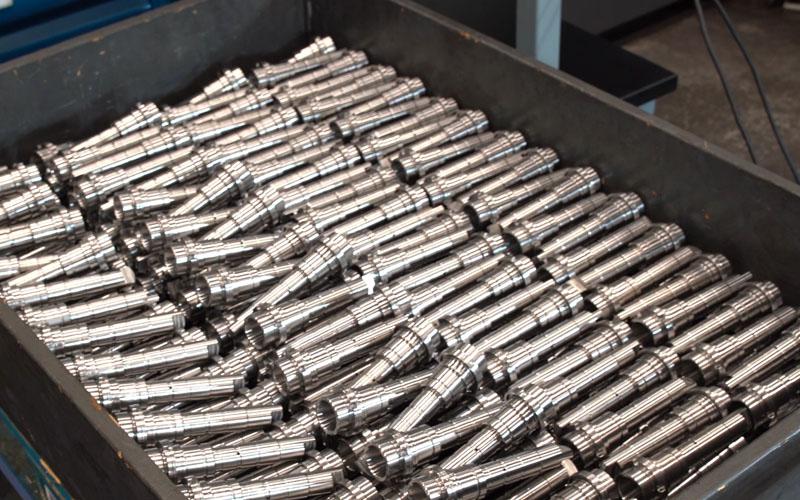

Mil millerinin üretim sürecinde çeşitli işlemler vardır. Öncelikle parça tornalanır, ardından kaplanır (döner bağlantıların gittiği yerde seramik kaplama yapılır) ve son olarak taşlanır. Bu videoda, iş mili milinin TTL serisinden bir CNC torna merkezinde işlenmesi aşamasını özel olarak gösteriyoruz.

Süreç aşağıdaki aşamaları içerir:

1. Portal yükleyici ham maddeyi iş stoklayıcıdan yükler.

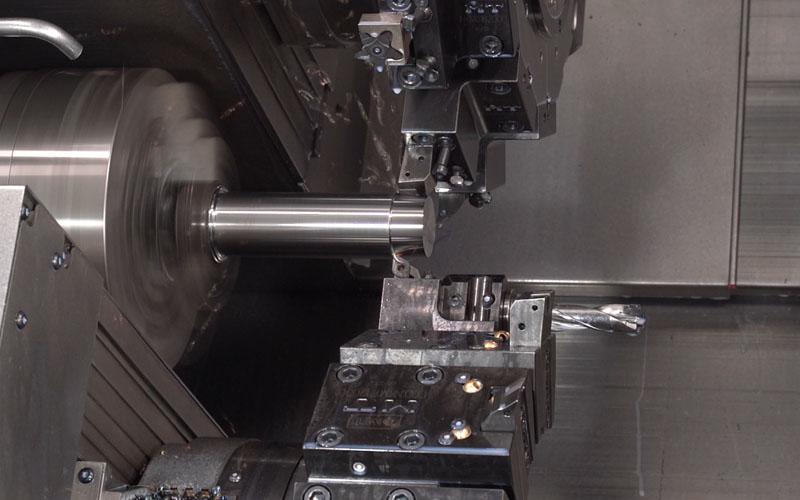

2. Parça çok uzun olduğundan dengeli kesme kullanılarak tornalanır ve aynı zamanda alt fener mili üzerinde delinir.
3. CMZ torna tezgahlarındaki ana ve alt iş milleri, titreşimi azaltan makaralı rulmanlara monte edilmiştir. Bu, tornalamanın ayna yüzeyinden uzakta yapılabileceği anlamına gelir.
4. Punta kullanılarak, alt fener mili döndürülürken ayna ile punta arasında son geçiş yapılır.
5. Parça bittiğinde operatörün kolayca erişebileceği bir boşaltma masasına alınır. Portal Yükleyici, üretim sürecini otomatikleştirmek için ideal bir seçenektir.

Bu videoda bir punta ve Gantry yükleyici kullanarak çok taretli bir torna tezgahında bir şaftın işlenmesinin tüm süreci hakkında bilgi edinin:
