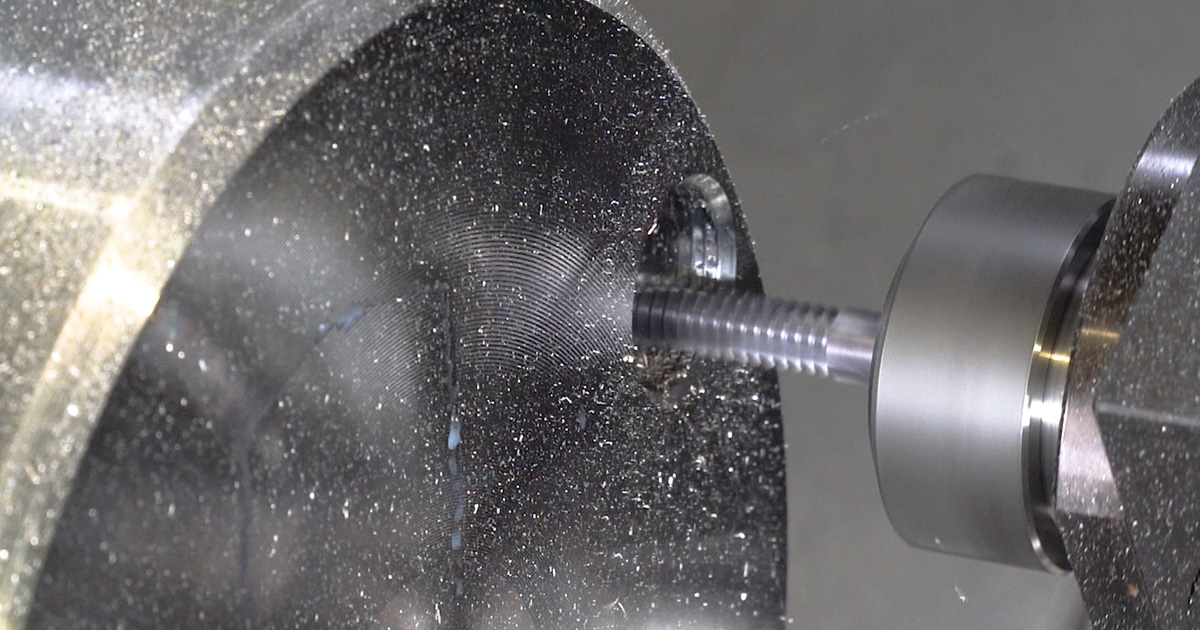

Le fraisage de filets en interpolation hélicoïdale est un procédé qui permet d'usiner des filets comme alternative au taraudage rigide. Parfois, les conditions de puissance pour usiner la dimension de filet souhaité ou la dureté du matériel ne permettent pas d'avoir recours à un filetage rigide.
Le principe de l'interpolation hélicoïdale se base sur le fait que la forme du filet est obtenue en utilisant une fraise de forme dont le parcours est le même que celui d'un filet. Ainsi l'interpolation permet d'obtenir le profil souhaité. Pour cela, il faut disposer d'un outil motorisé, spécification M ou Y avec fonction axe C ou Y de nos tours à commande numérique CMZ, pour pouvoir utiliser cette fonction.
Si le trou à usiner se trouve au centre de la broche, on peut se passer de l'axe Y. Dans ce cas, il faudra réaliser un programme qui combine le mouvement de l'axe C avec le déplacement de l'axe Z. Le cas contraire, la fonction axe Y est indispensable.
Pour faciliter la programmation de ce type d'usinage, CMZ dispose d'un programme macro standard sur toutes ses séries de tour à commande numérique avec spécification M ou Y.
Découvrez tous nos conseils de programmation avec ce téléchargeable gratuit
