NAKAMURA TOME WY 150 V VS. CMZ TTL
Vergleich der technischen Eigenschaften
-
WY 150 V
WY 150 CNC-DREHMASCHINE MIT ZWEI REVOLVERN, BEIDE MIT Y-ACHSE. - Ø51, Ø66 und Ø80 STANGENDURCHMESSER (INNERENDURCHMESSER DES ZUGROHRS)
- Haupt- und Gegenspindel riemengetrieben
- Riemen zwischen Motoren und Kugelumlaufspindeln der Achsen X und Y
- Spindel: Ø51 – 15 kW; Ø65 – 18 kW
- Revolver mit AGW bis 10.000 rpm
- Reitstock nicht verfügbar
- Kein gleichzeitiges Arbeiten mit 3 Werkzeugen möglich (nur 2 Kanäle)
- Verfahrweg Y oberer Revolver ±45 mm
- Verfahrweg Y unterer Revolver ±35 mm
- Werkstückentnehmer, maximale Werkstücklänge 150 mm
-
CMZ TTL-66
CMZ TTL-66 ANDERE SCHLICHTERE KONFIGURATIONEN MÖGLICH (SOGAR OHNE AGW). - Ø52 und Ø66 STANGENDURCHMESSER (INNENDURCHMESSER DES ZUGROHRS)
- Ölgekühlte Integralspindeln (ohne Riemen)
- Kugelumlaufspindeln der Achsen X und Y direktangetrieben – ohne Riemen
- Spindel: Ø52 – 35.5 kW; Ø65 – 35.5 kW
- Revolver mit AGW bis 12.000 rpm
- Reitstock optional verfügbar
- Gleichzeitiges Arbeiten mit 3 Werkzeugen möglich (3 Kanäle)
- Verfahrweg Y oberer Revolver ±45 mm
- Verfahrweg Y unterer Revolver ±45 mm
- Werkstückentnehmer, maximale Werkstücklänge 200-250 mm
NAKAMURA WY-150 V VS. CMZ TTL
MÖCHTEN SIE DIE KOMPLETTE TECHNISCHE BESCHREIBUNG EINSEHEN?
MEHRREVOLVER-DREHMASCHINE FÜR DIE SERIENFERTIGUNG
TTL-66-66-T1Y-T2Y
TTL-52-52-T1M-T2M+GL20
FÜR FLANSCHE UND WELLEN BIS 10 KG.
GEGENSPINDEL MIT X3-ACHSE
ERLAUBT DAS ARBEITEN MIT 3 WERKZEUGEN UND REITSTOCK
MASCHINE OHNE RIEMEN
(8 INTEGRALMOTOREN)
VERGLEICHEN SIE NAKAMURA WY150 V MIT CMZ TTL
ERFAHREN SIE DIE HAUPTUNTERSCHIEDE ZWISCHEN BEIDEN DREHMASCHINEN FÜR DIE SERIENFERTIGUNG
Die Nakamura WY 150 V und die CMZ TTL sind Maschinen, die für die gleiche Art Werkstück ausgelegt sind und somit als Konkurrenten angesehen werden können. Dennoch weisen sie beim Betrachten ihrer Funktionen technische Unterschiede auf.
Die TTL von CMZ verfügt über 8 Integralmotoren, alle ölgekühlt, um sowohl die Spindeln, die Achsen X und Z als auch die AGWs in Bewegung zu setzen. Die Nakamura Tome WY 150 V treibt beide Spindeln sowie die Achsen X und Y des unteren Revolvers mittels Riemen an.
Bezüglich der Leistungen: Nakamura WY 150 V verfügt nicht über eine dritte X-Achse. Die TTL von CMZ verfügt über eine X3 Bewegung der Gegenspindel. Diese Eigenschaft erlaubt es:

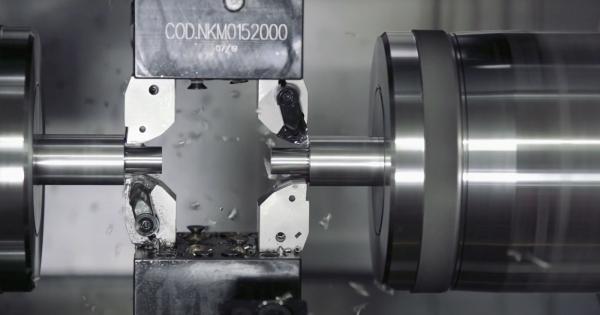

- 3 Werkzeuge gleichzeitig zu verwenden, jedes davon gesteuert durch ein eigenes Werkstückprogramm in einem eigenen Kanal. Die Nakamura WY 150 V verfügt über 2 Kanäle, wodurch sie nur 2 Werkstückprogramme ausführen kann – die X3 Bewegung der Gegenspindel ist nicht möglich.
- Einen an die Gegenspindel angekoppelten Reitstock zu integrieren. Die TTL erlaubt es, zwischen Hauptspindel und Reitstock zu arbeiten, während der untere Revolver das Werkstück auf der Gegenspindel fertigstellt. Die Nakamura Tome WY 150 Vverfügt nicht über diese Funktion.
- Die Interferenzen zwischen den Revolvern bedeutend zu minimieren, da der untere Revolver verschoben wird und somit längere Bohrstangen und Bohrer verwendet werden können. Das Modell WY 150 V Nakamura bietet diese Option nicht.

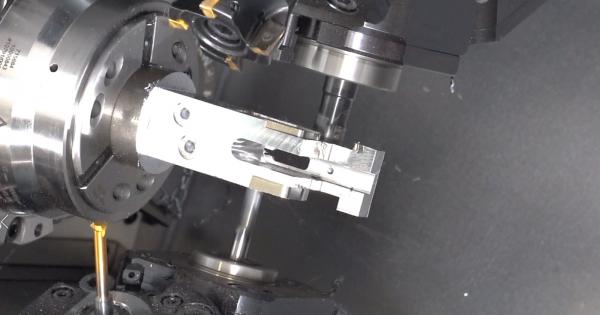

CMZ TTL IN ACTION
