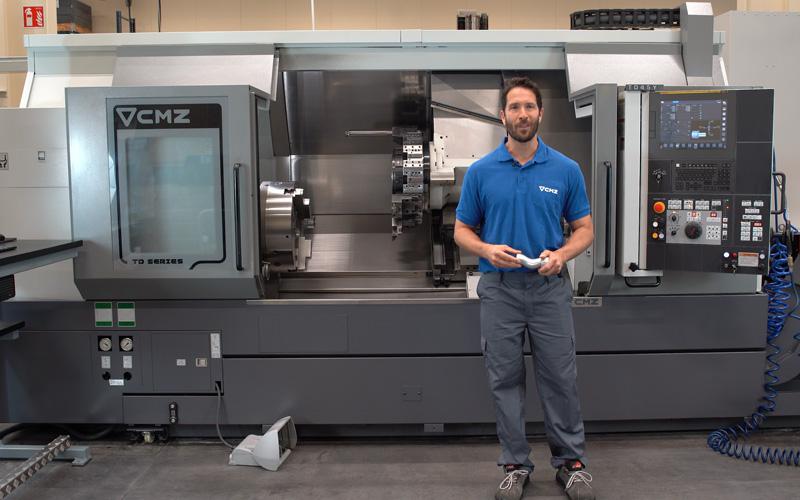

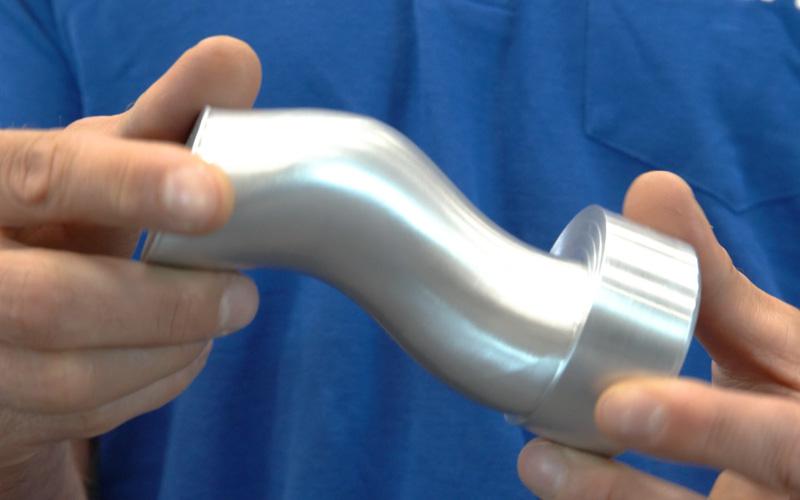

Das Exzenter-Drehen ist ein Verfahren, das häufig für die Massenproduktion von Kurbelwellen verwendet wird und aufgrund seiner Komplexität spezielle Maschinen erfordert. Der Grund für diese Komplexität ist die Tatsache, dass die Drehachse des Bauteils nicht mit der Achse des zu bearbeitenden Bereichs übereinstimmt, wodurch das Bauteil und die Bearbeitung nicht koaxial sind.
Bei der Bearbeitung kürzerer Serien ist der Einsatz von Spezialwerkzeugen zum exzentrischen Einspannen des Bauteils oder eine komplexe CAM-Programmierung erforderlich. CMZ bietet eine Lösung für das Exzenter-Drehen von Bauteilen, ohne dass eine CAM-Programmierung oder komplexe Werkzeuge erforderlich ist.

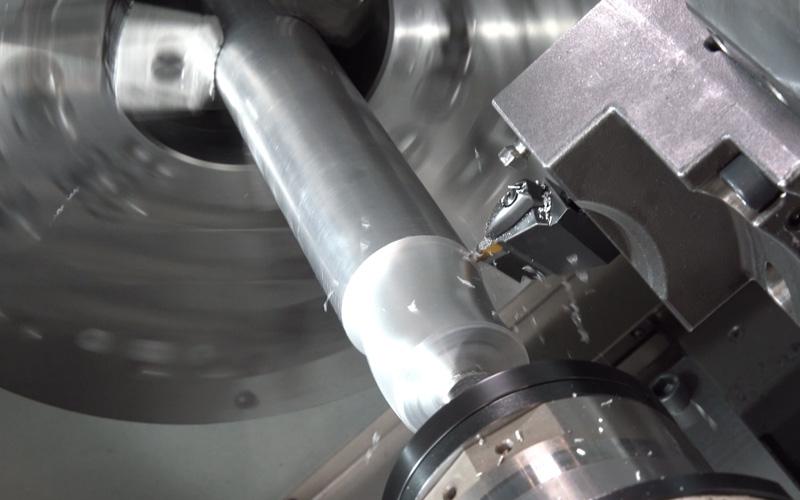

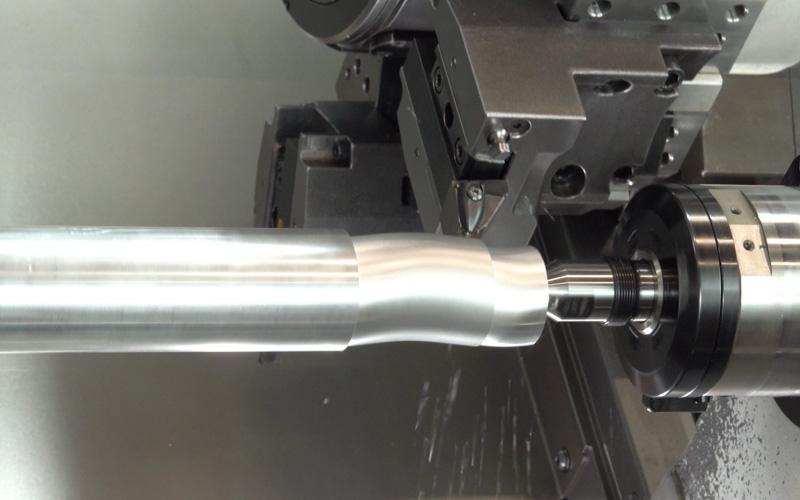

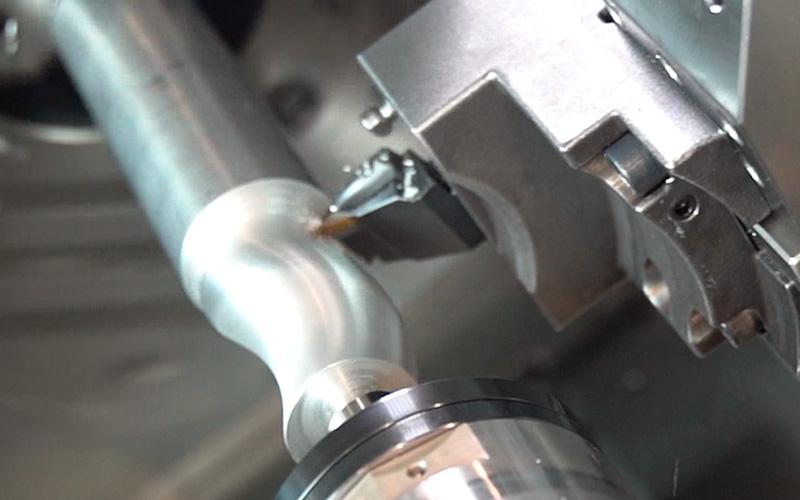

Bei der Bearbeitung einer exzentrischen Form müssen sich das Werkzeug und das Bauteil synchron bewegen. Das Bauteil dreht sich um 360 Grad um die Drehachse, während das Drehwerkzeug in der XY-Ebene einer Kreisbahn folgt und gleichzeitig in der Z-Achse .vorrückt. Durch die Kombination und Wiederholung dieser Bewegungen kann ein Element auf dem Bauteil bearbeitet werden, das exzentrisch zur Rotation der Drehmaschine verläuft.
Die richtig Definition der Variablen ist ausschlaggebend, um die gewünschte Form zu erhalten. Dieses Dokument soll den Prozess beschreiben und Unterstützung bei der Programmierung bieten.
Die exzentrische Bearbeitung von Bauteilen ist bei allen CMZ Drehmaschinenmodellen mit Y-Achse möglich.
